Descrição

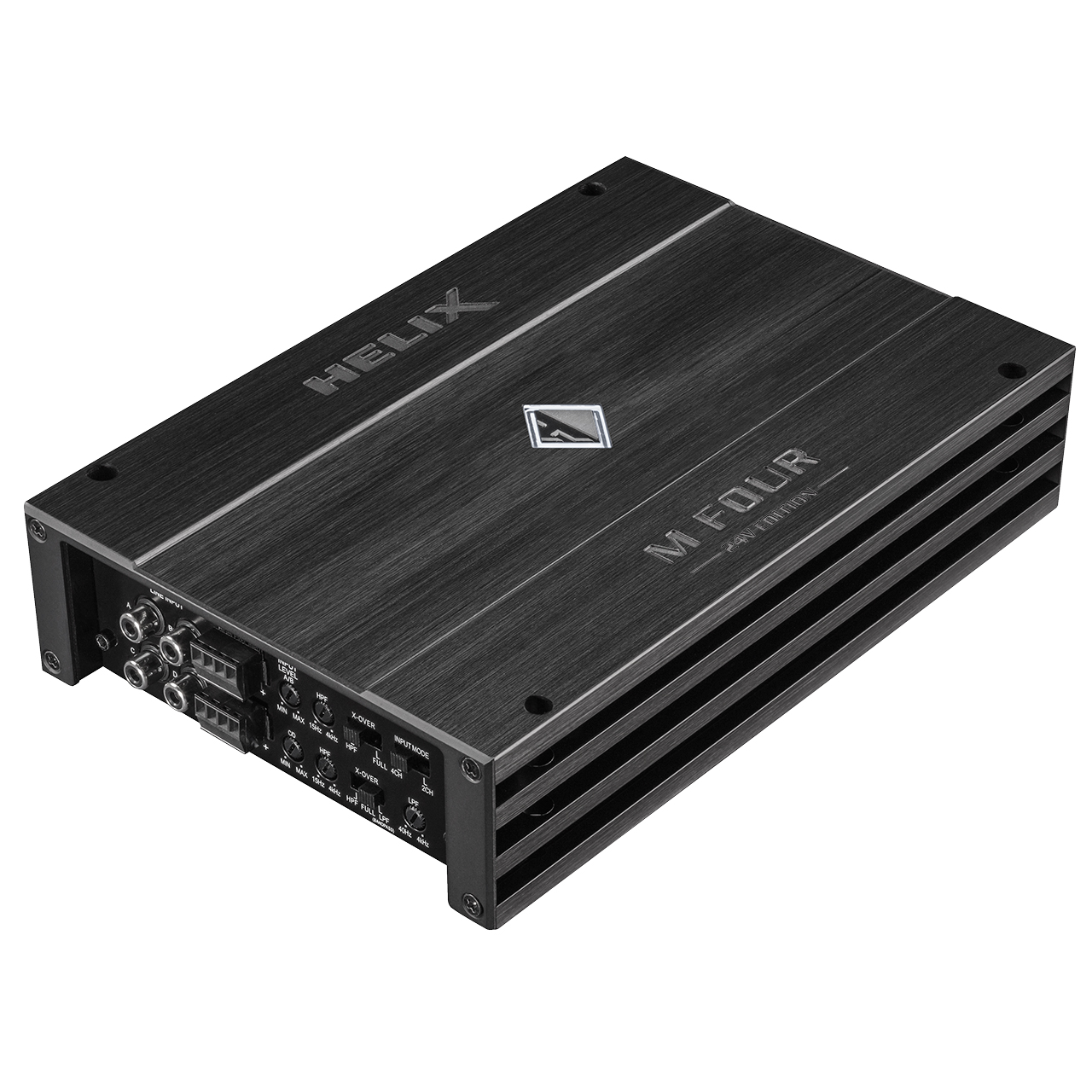

Amplificador 4 canais HELIX M FOUR, versão 24v
Queres obter a máxima performance dos altifalantes frente e trás do teu sistema de som? O M FOUR – versão 24v é exatamente o que precisas!
Com dimensões super compactas, este amplificador consegue debitar 100 Watts RMS por canal, tanto a 4 Ohms como a 2 Ohms, transformando por completo o teu sistema de som!
Altamente eficiente, o M FOUR, versão 24v, consegue uma elevada dissipação térmica graças à tecnologia Classe D.
Versátil, o M FOUR permite configurações de 3 ou 2 canais, fornecendo até 2 x 200 Watts RMS de potência limpa e linear.
Compatível com qualquer sistema original moderno, o M FOUR, versão 24v, pode ser instalado em viaturas com “start-stop” e nossa entrada de alto-nível “ADEP” permite fazer bypass aos circuitos de proteção do sistema eletrónico do veículo para evitar perda de funções e garantir a máxima compatibilidade.
Características
– Amplificador Classe D super compacto com potência de saída de 100 Watts RMS a 4 e 2 Ohm
– Compatível com Start-Stop até tensão de alimentação de 12V
– Entrada inteligente de alto nível com circuito ADEP (simulação de impedâncias) e função “Auto Turn-On”
– Crossover ativo integrado com passa-alto, passa-baixo e passa-banda
– “Input Mode” para roteamento flexível do sinal de entrada
– Tecnologia de fabricação SMD (Surface Mounted Device) combina elevada fiabilidade com dimensões reduzidas
– Design exclusivo, extremamente compacto com logotipo HELIX iluminado
– Baixa dissipação de calor graças à extraordinária eficiência classe D
– Versão para aplicações 24V
Características especiais
– ADEP.3 (bypass a circuitos de proteção do sistema eletrónico do veículo para evitar perda de funções e garantir a máxima compatibilidade com o sistema original)
A última geração de auto-rádios OEM incorpora sistemas de diagnóstico dos altifalantes conectados. Se um amplificador comum for conectado, mensagens de falha e perda de funções (por exemplo, função fader) podem surgir – mas não com o M FOUR, versão 24v.
O novo circuito ADEP (Advanced Diagnostics Error Protection) evita todos esses problemas!
– Capacidade Start-Stop
A fonte de alimentação comutada do M FOUR, versão 24v garante a operação mesmo se a tensão da bateria cair para 12 Volts durante o arranque do motor
Características técnicas
Potência RMS = 1% THD+N
Operação normal (Um amplificador):
– @ 4 Ohms 4 x 100 Watts
– @ 2 Ohms 4 x 100 Watts
– Ponteado @ 4 Ohms 2 x 200 Watts
Máx. potência de saída por canal (Em aplicações multicanais típicas – sistema de 2/3 vias + traseira + subwoofer): Até 135 Watts RMS @ 4 / 2 Ohms
Amplificador Classe D
Entradas 2 x RCA
4 x entrada de alto nível
4 x entrada remote
1 x entrada controle remoto
Sensibilidade de entrada RCA: 0,5 – 6 Volts
Alto nível: 1,3 – 13 Volts
Impedância de entrada RCA: 20 kOhms
Impedância de entrada de alto nível: 9 – 33 Ohms
Saídas: 4 x saída de altifalante
Resposta de frequência: 10 Hz – 30.000 Hz
Passa-alto: 15 Hz – 4.000 Hz ajustável
Passa-baixo: 40 Hz – 4.000 Hz ajustável
Passa banda: 15 Hz – 4.000 Hz ajustável
Slope passa-alto/passa baixo: 12 dB/Oct.
Entrada analógica, relação sinal-ruído: 98 dB (balanceada A)
Distorção (THD:) 0,05%
Fator de amortecimento: 100
Tensão operacional: 18 – 36 Volts (máx. 5 segundos até 12 Volts)
Corrente standby: 550 mA
Fusível: 2 x 15 A Maxi-fusível (APX)
Potência nominal: DC 24 V ? 25 A máx.
Funções adicionais: Crossover ativo e ajustável, modo de entrada flexivel, capacidade Start-Stop, entrada de alto nível com ADEP
Dimensões (A x L x P): 50 x 230 x 154 mm
Na embalagem vai encontrar:
1 x Amplificador HELIX M FOUR, versão 24v
1 x material de montagem
1 x manual de instruções
